概述
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 13、19、28 | 46、69、102、151 | 168、249、368、546、809 |
| 最大傳連續輸功率（W） | 0.2 | 0.2 | 0.2 |
| 最大瞬時傳輸功率（W） | 0.5 | 0.5 | 0.5 |
| 額定容許力矩（Nm） | 0.13 | 0.13 | 0.13 |
| 最大瞬時轉矩(Nm) | 0.4 | 0.4 | 0.4 |
| 最大效率(%) | 76 | 66 | 57 |
| 空載平均空回(°) | 2.5 | 2.5 | 2.5 |
| 最大軸向動態載荷（N） | 1 | 1 | 1 |
| 最大徑向載荷（離法蘭4mm處）(N) | 7 | 7 | 7 |
| 齒輪箱長度L1(mm) | 12.8 | 15.9 | 19 |
| 重量（G） | 8 | 8 | 8 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長?L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長?L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBPD010010-3 | 3.0 | 4318 | 130 | 3625 | 215 | 6 | 0.6 | 24.7 | 1300 | 4000 | 4 | 9.7 |
| ZWBPD010010-5 | 3.0 | 2879 | 130 | 2417 | 215 | 10 | 0.9 | 1300 | 4000 | 6 | ||
| ZWBPD010010-13 | 3.0 | 1329 | 130 | 1115 | 215 | 17 | 1.6 | 27.8 | 1300 | 4000 | 13 | 12.8 |
| ZWBPD010010-19 | 3.0 | 909 | 130 | 763 | 215 | 24 | 2.4 | 1300 | 4000 | 19 | ||
| ZWBPD010010-28 | 3.0 | 617 | 130 | 518 | 215 | 36 | 3.5 | 1300 | 4000 | 28 | ||
| ZWBPD010010-46 | 3.0 | 375 | 140 | 315 | 215 | 39 | 3.8 | 30.9 | 1300 | 4000 | 46 | 15.9 |
| ZWBPD010010-69 | 3.0 | 250 | 140 | 210 | 215 | 58 | 5.7 | 1300 | 4000 | 69 | ||
| ZWBPD010010-102 | 3.0 | 169 | 140 | 142 | 215 | 86 | 8.4 | 1300 | 4000 | 102 | ||
| ZWBPD010010-151 | 3.0 | 114 | 140 | 96 | 215 | 127 | 12.5 | 1300 | 4000 | 151 | ||
| ZWBPD010010-168 | 3.0 | 98 | 140 | 86 | 220 | 106 | 10.4 | 34 | 1300 | 4000 | 168 | 19 |
| ZWBPD010010-249 | 3.0 | 66 | 140 | 58 | 220 | 158 | 15 | 1300 | 4000 | 249 | ||
| ZWBPD010010-368 | 3.0 | 45 | 140 | 39 | 220 | 233 | 23 | 1300 | 4000 | 368 | ||
| ZWBPD010010-546 | 3.0 | 30 | 140 | 27 | 220 | 346 | 34 | 1300 | 4000 | 546 | ||
| ZWBPD010010-809 | 3.0 | 20 | 140 | 18 | 220 | 512 | 50 | 1300 | 4000 | 809 | ||
*注：以上具體參數可根據客戶要求定制。

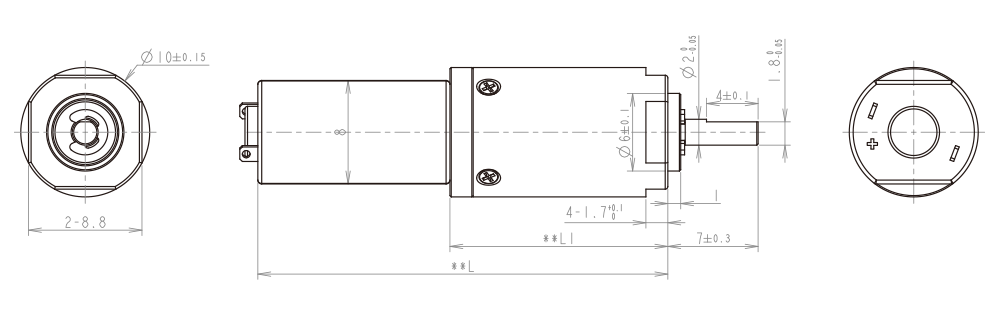

設計圖紙
查看詳情
資料下載
Φ10mm 行星減速箱（PD版）規格書
